Стропильная система является ключевым элементом любой кровли, обеспечивающим надежность, прочность и долговечность конструкции. С правильным монтажом стропил можно гарантировать устойчивость крыши к нагрузкам и внешним воздействиям. В данной статье подробно рассмотрены этапы монтажа стропильной системы, включая выбор материалов, подготовительные работы и важные технические нюансы. Это пошаговое руководство позволит эффективно организовать процесс строительства и избежать типичных ошибок.
Общие сведения о стропильной системе
Стропильная система — это каркас, который формирует основу крыши. Он состоит из деревянных или металлических балок, соединенных в определенной геометрии. Главная задача стропил — распределять вес кровельного покрытия, снега и ветра на фундамент здания. Выбор типа стропильной конструкции зависит от формы крыши и архитектурных особенностей дома.
Основные типы стропильных систем:
- Наслонная стропильная система (наклонные стропила опираются на стены и мауэрлат);
- Ферменная система (используются треугольные фермы для больших пролетов);
- Свободностоящая конструкция (для крыш без внутренних опор);
- Висячие стропила (поддерживаются только по краям, без центральных опор).
Знание особенностей своей системы позволяет спланировать монтаж максимально эффективно.
Подготовительный этап
Выбор и расчет материалов
Перед началом монтажа важно правильно определить количество и размеры всех элементов стропильной системы. Расчеты предусматривают:
- Определение шага между стропилами;
- Выбор сечения балок с учетом предполагаемой нагрузки;
- Учет коэффициентов безопасности для мест с повышенной влажностью или снежными нагрузками;
- Расчет размеров мауэрлата и других несущих элементов.
Материалы для стропил обычно выбираются из высококачественной древесины хвойных пород, прошедшей антисептическую обработку. Популярны доски с влажностью не выше 18%, обеспечивающей стабильность геометрии и прочность конструкции.
Подготовка места работы и инструментов
Необходимый набор инструментов включает:
- пила или циркулярная пила;
- молоток и гвозди;
- шуруповерт и крепежные элементы;
- уровень и рулетка;
- крепежные пластины и металлические уголки;
- лестницы и страховочные системы для высоты.
Также рекомендуется подготовить площадку для сборки элементов и временные подпорки, обеспечивающие безопасность и удобство разметки.
Основные этапы монтажа стропильной системы
Монтаж мауэрлата
Мауэрлат — это деревянный брус, который укладывается на верхнюю часть наружных стен для равномерного распределения нагрузки от стропил. От качества монтажа мауэрлата зависит прочность всей кровельной системы.
Технология установки мауэрлата:
- Проверка поверхности стен на горизонтальность и ровность;
- Укладка гидроизоляционного слоя (рулонный битум или полиэтилен) для защиты дерева от влаги;
- Фиксация мауэрлата анкерами или шпильками с шагом не более 1 метра;
- Выравнивание бруса по уровню и закрепление с помощью металлических креплений.
Важно избегать перекосов и смещений, иначе стропила лягут неравномерно, что повлияет на эксплуатационные характеристики крыши.
Разметка и установка стропил
Разметка выполняется с учетом выбранного шага между стропилами, который обычно составляет от 60 до 90 см. После этого производится обрезка и подготовка стропильных ног по заданным размерам.
Монтаж стропил проходит по следующей схеме:
- Крепление первого стропила к мауэрлату и коньковому брусу;
- Установка временных распорок для фиксации положения;
- Монтаж всех остальных стропил с проверкой вертикальности и параллельности;
- Дополнительное крепление с помощью гвоздей, шурупов и металлических пластин.

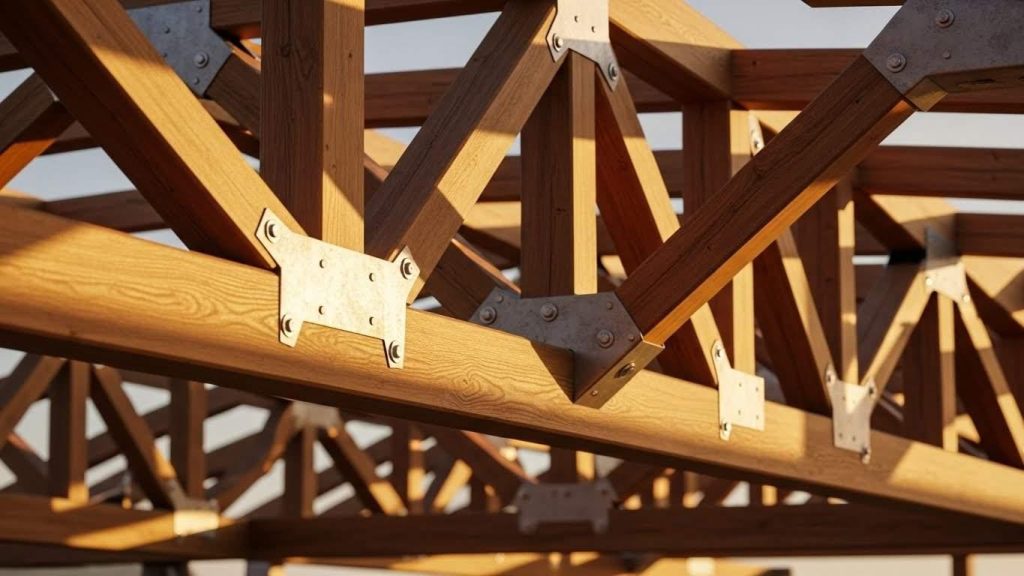

Особое внимание уделяется соединениям в узлах. В большинстве случаев применяются запилы «вполдерева» или «внакладку», которые обеспечивают надежность соединения без ослабления древесины.
Установка конькового бруса
Коньковый брус задает верхнюю грань крыши и служит точкой крепления для верхних частей стропил. Его установка — завершающий этап сборки каркаса.
Процесс крепления конькового бруса:
- Подъем бруса и установка на стропильные ноги;
- Выравнивание в горизонтальной плоскости;
- Крепление анкерами или скобами с усилением за счет металлических уголков;
- Проверка прочности всей конструкции и устранение возможных люфтов.
Монтаж дополнительных элементов и подкреплений
Для усиления стропильной системы часто устанавливаются дополнительные элементы:
- распорки — для снижения прогиба стропил под нагрузкой;
- затяжки — снижают распирающие усилия на стены;
- стойки — дополнительно поддерживают конструкции в сложных участках;
- накосные стропила — для сложных форм крыши (вальмовая, шатровая).
Установка этих элементов проводится по мере возведения каркаса с обязательной проверкой геометрии и прочности. При больших пролетах и нагрузках без подкрепляющих деталей не обойтись.
Технические нюансы монтажа и советы специалистов
Особенности крепления и обработки древесины
Правильный выбор крепежа и тщательная обработка деревянных элементов продлевают срок эксплуатации стропильной системы и увеличивают ее устойчивость к внешним факторам.
Рекомендации включают:
- Использование оцинкованных или антикоррозийных креплений;
- Обработку древесины антисептиками и огнезащитными составами;
- Контроль правильного сечения балок, чтобы избежать чрезмерных деформаций;
- Соблюдение «холодного» монтажа с минимальными повреждениями материалов.
Учет климатических условий
Проектирование и монтаж стропильной системы должны учитывать климат региона. В районах с высокими снеговыми нагрузками необходимо увеличивать сечение стропил и уменьшать шаг между ними. В зонах повышенной влажности важна надежная гидроизоляция и вентиляция кровли для предотвращения гниения древесины.
Проверка и диагностика после монтажа
После завершения монтажа каркаса обязательна комплексная проверка:
| Параметр | Метод проверки | Цель |
|---|---|---|
| Геометрия каркаса | Измерение диагоналей и уровней | Выявление перекосов и неровностей |
| Качество креплений | Визуальный осмотр и тест на прочность | Обеспечение статической надежности |
| Обработка древесины | Проверка наличия защитных слоев и отсутсвия повреждений | Предотвращение гниения и поражения насекомыми |
Если обнаружены дефекты, их необходимо устранить до начала дальнейших этапов строительства кровли.
Заключение
Монтаж стропильной системы — сложный и ответственный процесс, от которого зависит качество и долговечность кровли всего здания. Следование пошаговому руководству, соблюдение технологии и учет региональных особенностей обеспечивают надежное основание для последующего монтажа кровельного пирога и декоративного покрытия.
Качественно смонтированная стропильная система гарантирует безопасность и комфорт эксплуатации дома, надежно защитит от атмосферных воздействий. При работе важно использовать проверенные материалы и инструменты, а при необходимости обращаться к специалистам для выполнения точных расчетов и контроля качества.
